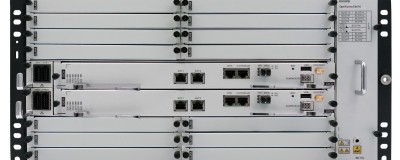

产品外观

外形尺寸（mm）

442（宽）x 220（深）x 221.5（高）（不含挂耳）

重量（空配，不含包材和主控）

• 10.6kg（直流机盒）
• 12.3kg（交流机盒：双电源）
• 14.5kg（交流机盒：四个电源）

安装方式

• 19英寸机柜

• ETSI 300mm深机柜，例如A63B、N63B、N63E

可插放业务板的槽位数

• 直流机盒：14

• 交流机盒：12

光层交叉能力

1～9维ROADM

OTN交叉容量

K5SXCH：2.8Tbit/s

K5XCH：2.4Tbit/s

K6XCH：2.8Tbit/s

K5UXCME：920Gbit/s

OSU交叉容量

K5UXCME：920Gbit/s

SDH交叉容量

K5SXCH：140Gbit/s VC-4，20Gbit/s VC-3/VC-12

K5UXCME：160Gbit/s VC-4，20Gbit/s VC-3/VC-12

K5XCS：160Gbit/s VC-4，20Gbit/s VC-3/VC-12

分组交换容量

K5UXCME：920Gbit/s

fgOTN容量

K1XCL：40Gbit/s

最大波数

DWDM

96波

CWDM

8波

中心波长范围

• DWDM：1529.16nm～1567.13nm（Extended C Band，ITU-T G.694.1）
• CWDM：1471nm～1611nm（S+C+L Band，ITU-T G.694.2）

支持的业务类型

SDH/SONET业务、PDH业务、OTN业务、OSU业务、以太网业务、PCM业务、CPRI业务、SAN业务、视频及其他

单通道最大速率

400Gbit/s

线路速率

1.25Gbit/s、2.5Gbit/s、10Gbit/s、25Gbit/s、100Gbit/s、200 Gbit/s、400Gbit/s

支持的可插拔光/电模块

• 光模块：SFP/eSFP、XFP、SFP+、QSFP+、TXFP、CFP、CFP2、QSFP28

• 电模块：GE SFP

网络拓扑

点到点、链形、星型、环形、环带链、环相交、环相切、Mesh组网

网络级保护（OTN）

客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护、支路SNCP、LPT、OSUflex SNCP、fgOTN SNCP

网络级保护（PKT）

K5UXCME：Tunnel APS、PW APS/FPS、LPT、LAG、ERPS、分组SNCP、MC-PW APS、MC-LAG、MRPS

网络级保护（TDM）

• SDH保护：SNCP、线性复用段保护、环形复用段保护、TPS保护、E1 SNCP、64K SNCP、无损保护倒换、多路径无损保护

• EoS保护：LAG、DLAG、LCAS、LPT、STP/RSTP

设备级保护

• 交叉、主控、时钟单元备份

• 电源备份

• 风扇冗余

支持加密类型

客户侧双向业务加密

TSDN

• E2E业务快速发放
• 带宽调整（BoD）
• 业务预约发放（BC）
• 资源利用率可视
• 时延地图

光功率管理

ALS、AGC、OPA、IPA

维护

• MPLS-TP OAM
• ETH OAM（分组）
• ETH OAM（EoS）
• 端口镜像（EoS）
• 环回
• PRBS
• LLDP

简易运维

SOM智慧光管系统，智能光纤管理系统

同步

• 物理层时钟（OTN&SDH&PKT）

• IEEE 1588v2（OTN&PKT）

• ITU-T G.8275.1/G.8273.2（OTN&PKT）

ASON

• 电层ASON：配套TMK5XCH/TMK6XCH主控支持。
• SDH ASON：配合TMK5UXCME/TMK5XCS主控支持。
• 2M ASON：配合TMK5UXCME/TMK5XCS主控支持。

工作电压

直流电源输入

• 标准工作电压：-48V至-60V
• 工作电压范围：-40V至-72V

设备运行环境

机盒温度

• 长期：-5℃～50℃

• 短期^a：-10℃～55℃

机盒相对湿度

• 长期：5%～85%

• 短期：5%～95%

ETSI标准

ETSI Class 3.1

可靠性指标

平均故障修复时间（MTTR）

1小时^b

平均故障间隔时间（MTBF）

52.03 年^b

可用度

99.9997806%^b

a：“短期”是指连续工作不超过96小时，全年累计不超过15天。

b：以上参数根据产品典型配置计算得出。实际使用中根据具体配置模块的不同，对应的参数会稍有差异。
